弱电工程网络模块与配线架端接标准化操作指南

在现代网络工程的建设与维护中，弱电系统的布线质量直接决定了整个网络的性能与稳定性。作为布线系统的关键连接点，网络模块（信息插座）和配线架的端接工艺是保障信号传输质量的核心环节。本文将系统阐述符合国际标准的端接方法与操作流程，旨在提升工程实施的规范性。

一、 端接前的准备工作

1. 工具与材料：确保准备齐全专业的端接工具，包括110型打线刀（用于配线架）、RJ-45网络打线刀（用于网络模块）、剥线钳、线缆测试仪、标签打印机等。材料方面需选用符合Cat5e、Cat6或更高等级标准的网线、网络模块、配线架及理线配件。
2. 线缆预处理：根据机柜或面板的安装位置，预留适当长度的线缆。使用剥线钳剥去约3厘米的外皮，注意避免损伤内部双绞线的绝缘层。理直4对双绞线，并根据所采用的接线标准（T568A或T568B，工程中需统一采用一种，推荐T568B）排列好线序。

二、 网络模块（信息插座）端接方法

网络模块通常安装于墙面或地插内，是终端设备接入网络的接口。其端接普遍采用打线式或免打线式设计。

1. 打线式模块端接（以T568B为例）：

• 将按T568B标准（线序为：1橙白、2橙、3绿白、4蓝、5蓝白、6绿、7棕白、8棕）排列好的线对，依次卡入模块对应的颜色编码槽位。

• 使用RJ-45打线刀，将每根线垂直压入刀片槽口，用力下压直到听到“咔嗒”声，刀片会自动切断多余线头。此过程确保线芯与模块金属刀片接触良好。

• 安装模块面板，并使用测试仪验证连通性与线序是否正确。

1. 免打线式模块端接：

• 此类模块设计更为便捷。将排列好线序的线对插入模块对应的线槽直至底部。

• 压下模块自带的压盖或使用专用压接工具，利用杠杆原理一次性将所有线芯压接到位并切断余线，操作简便且一致性高。

三、 配线架端接方法

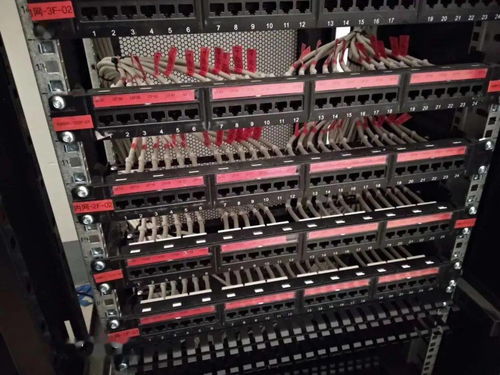

配线架安装于机柜内，用于集中管理来自各信息点的线缆，并通过跳线连接至网络设备。常见的是110型配线架。

1. 线缆固定与准备：将线缆从机柜底部引入，用扎带固定在理线器上。在配线架背面预留适当长度，剥去外皮，按配线架上标示的T568A/B色标排列好线序。
2. 打线操作：

• 将每一对线（如蓝对、橙对等）按照色标卡入对应的打线柱槽口。

• 使用110型打线刀，使其刀口与打线柱垂直，用力下压将线芯压入金属夹片内，同时切断多余线头。务必保持打线刀与配线架垂直，以避免损坏打线柱或导致接触不良。

1. 标识与管理：每完成一个端接，应立即在配线架正面和线缆上贴上清晰的标识标签，标明对应的房间号或信息点编号。最后安装理线架，将线缆整齐归位，确保机柜内整洁有序，便于后续维护与跳接。

四、 关键注意事项与测试验收

• 标准统一：同一工程内必须严格统一采用T568A或T568B线序标准，绝不可混用。
• 解绞长度：从外皮剥除处到端接点，双绞线的解绞长度不应超过1.3厘米，以减少串扰对信号质量的影响。
• 性能测试：所有信息点端接完成后，必须使用专业认证级线缆测试仪进行测试。测试项目应至少包括接线图、长度、衰减、近端串扰（NEXT）等参数，确保全部符合设计标准的性能要求，并出具测试报告。

规范的端接操作是构建高速、可靠网络物理层的基础。通过精细化的施工与严格的测试，不仅能有效避免网络连通性故障，更能为网络的高带宽应用提供坚实的底层支持，延长布线系统的使用寿命，是网络工程质量控制不可或缺的一环。
